不锈钢喷泉管道焊材的选择需综合考虑母材类型、使用环境及焊接工艺，以下是具体选材建议及操作要点：

一、母材匹配原则

1. 等成分原则

   - 焊材成分需与母材一致，避免因成分差异导致焊缝腐蚀或强度不足。例如：

     - 304不锈钢：选用ER308或E308焊条/焊丝。

     - 316L不锈钢：选用ER316L或E316L焊材，确保耐氯离子腐蚀性能。

2. 特殊场景适配

   - 若水质含氯（如消毒水或海水喷泉），需优先选用含钼的316L焊材（ER316L），增强抗点蚀能力。

二、环境与工艺适配要求

1. 耐腐蚀性优化

   - 高湿度或含化学物质环境：焊材需通过盐雾试验，并配合酸洗钝化工艺提升焊缝耐蚀性。

   - 户外场景：可选用带抗UV涂层的焊材或焊后增加防护层，延缓紫外线老化。

2. 焊接工艺影响

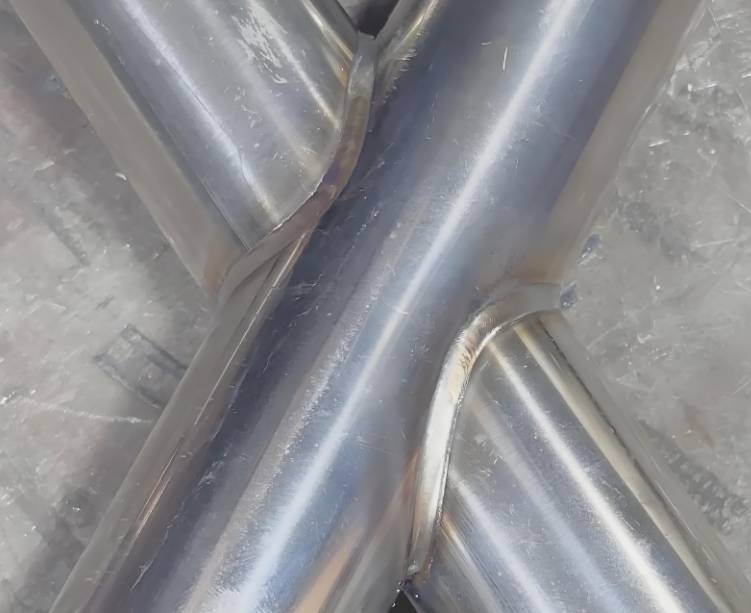

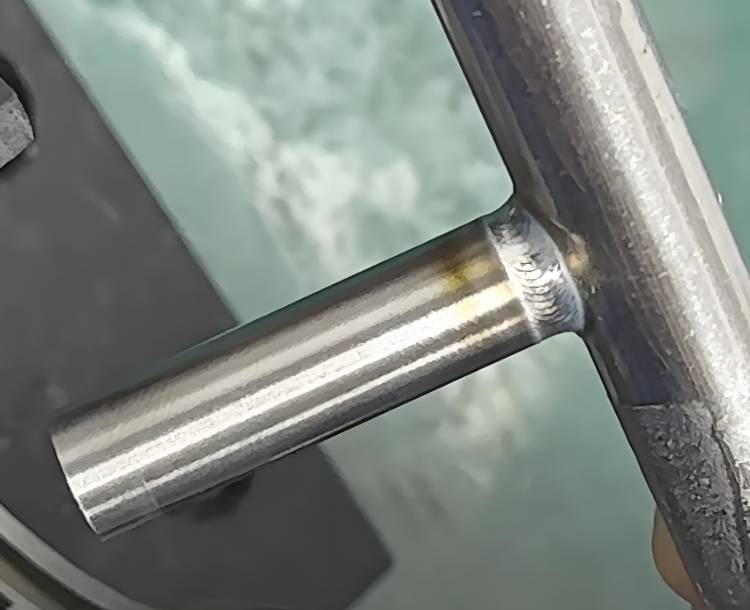

   - TIG焊接（推荐）：需使用与母材同型号的焊丝（如ER308、ER316L），直径根据管道壁厚选择（通常1.6-2.4mm），配合氩气双面保护。

   - 手工电弧焊：适用于厚壁管道，选用对应型号焊条（如E308-16），需控制层间温度≤60℃。

三、质量控制与供应商选择

1. 焊材预处理

   - 焊丝表面需用不锈钢刷清理氧化层，焊前用丙酮去除油污，避免气孔缺陷。

   - 焊条需烘干后存放于保温桶，防止受潮（尤其低氢型焊条）。

2. 品牌与认证

   - 优先选择知名品牌（如林肯、金桥焊材），要求供应商提供材质证明及焊材成分报告。

   - 验证焊材适用性：小样焊接后需进行拉伸强度测试及晶间腐蚀试验。

四、示例选材方案

- 普通喷泉（304不锈钢）：ER308焊丝+TIG焊接，适用于中性水质。

- 高压音乐喷泉（316L不锈钢）：ER316L焊丝+双面氩气保护，焊后电解抛光内壁。

- 低成本临时项目：可选用E308焊条+手工电弧焊，但需严格控制层间温度。
