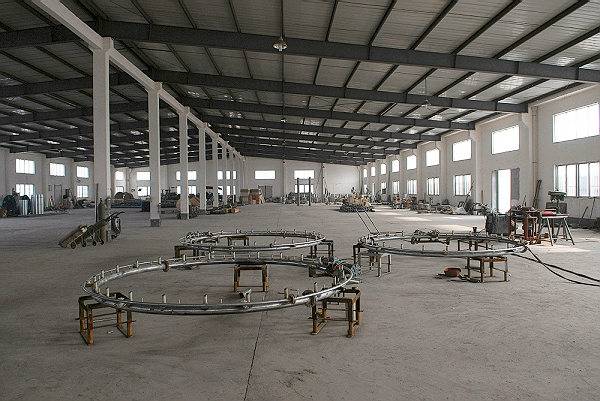

不锈钢喷泉管道焊接需重点关注耐腐蚀性、焊接质量及工艺规范，以下是具体注意事项及操作要点：

一、焊接前准备

1. 材料与工具选择

   - 焊材匹配：选用与母材一致的焊丝（如304不锈钢用ER308，316L用ER316L），确保耐腐蚀性一致。

   - 专用工具：打磨工具（砂轮、钢丝刷）需专用于不锈钢，避免碳钢杂质污染表面。

2. 预处理

   - 彻底清理管道表面油污、铁锈，避免焊接时产生气孔或夹渣。

   - 焊接坡口两侧20mm范围内需抛光至金属光泽。

二、焊接工艺控制

1. 气体保护

   - 使用纯度≥99.99%的氩气，流量根据电流调整：50-150A时8-10L/min，150-250A时10-15L/min。

   - 双面保护：焊接时管道内外均需氩气保护，避免背面氧化变色（尤其是含氯水环境）。

2. 焊接参数

   - 电流控制：采用小电流短弧焊接，降低热输入，避免晶间腐蚀（如TIG焊电流控制在50-150A）。

   - 钨极处理：钨极伸出喷嘴长度4-5mm，与工件夹角80-85°，填充焊丝与工件夹角≤10°。

3. 温度管理

   - 预热与层间温度：一般无需预热，若壁厚＞8mm可预热100-150℃；层间温度需＜150℃，避免过热氧化。

三、操作规范与质量检验

1. 环境要求

   - 避免在强风环境下焊接，需设置防风棚或挡风帘。

   - 焊接区域与其他碳钢作业区隔离，防止交叉污染。

2. 焊缝处理

   - 焊后需去除氧化层，并进行酸洗钝化处理（推荐硝酸+氢氟酸溶液），增强耐腐蚀性。

   - 禁止火焰切割或碳弧气刨修整焊缝，防止局部渗碳。

3. 质量检测

   - 焊缝需通过X射线探伤（RT）或渗透检测（PT），确保无裂纹、气孔。

   - 进行水压试验（压力≥1.5倍工作压力）和盐雾试验（模拟喷泉含氯环境）。

四、特殊场景优化

- 音乐喷泉高压管道：建议采用316L不锈钢+TIG焊接，焊后内壁电解抛光，降低水流阻力及腐蚀风险。

- 户外长期使用：焊缝外表面可增加抗UV涂层，延缓紫外线老化。

示例操作流程：

1. 清理管道→2. 氩气双面保护→3. TIG焊接（控制层间温度）→4. 酸洗钝化→5. 压力测试→6. 表面防护处理。

通过上述措施，可确保不锈钢喷泉管道焊接强度与耐腐蚀性，延长使用寿命至20年以上。
